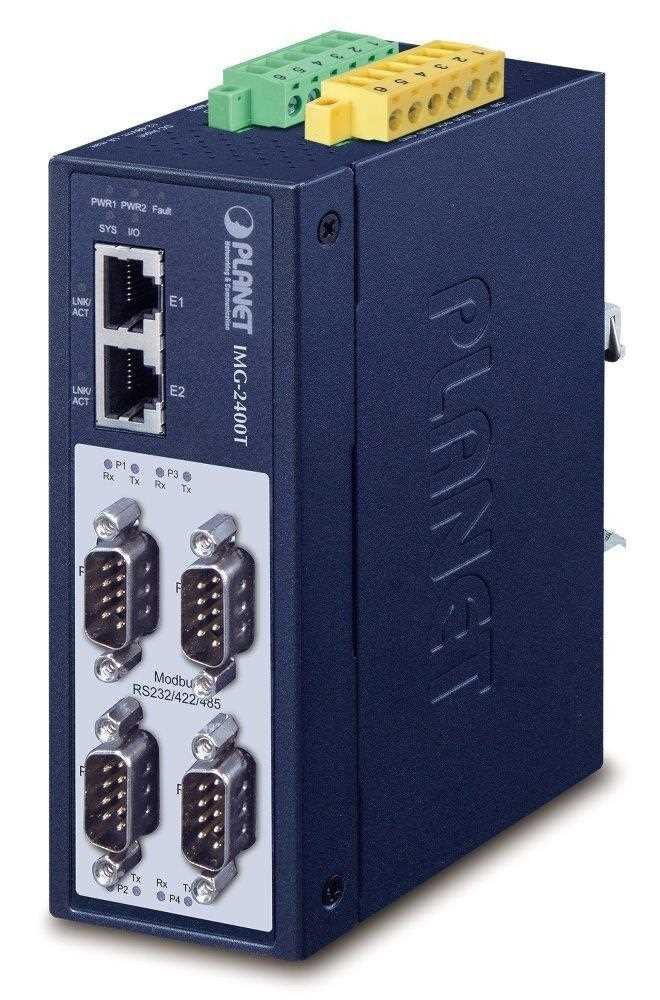

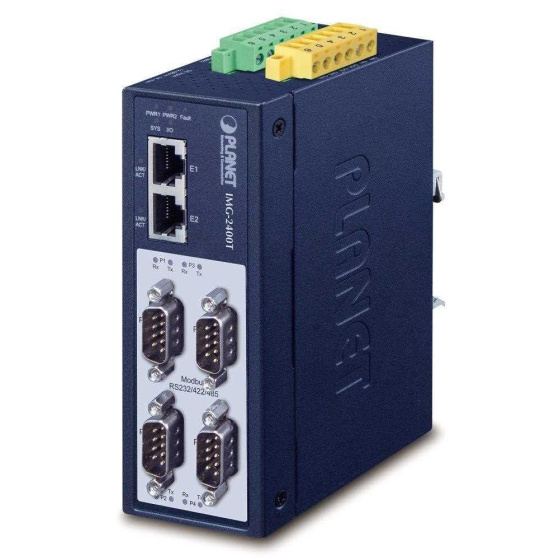

PLANET IMG-2400T Průmyslová brána, MODBUS, 4x RS-232/422/485 na IP, 2x RJ-45 10/100Base-TX, -40 až +75°C, DC12-48V, IP40
Kód: 1698004Na dotaz
Termín a způsob doručení
Provedení:DIN Rail; Technologie:Fast Ethernet 10/100Mbps; Maximální počet portů:2.Více
/heart.svg){kind=small}
/compare.svg){kind=small}
Vyberte si zvýhodněné balení
Množstevní slevy
/envelope.svg){kind=small}
Dotaz
/bell.svg){kind=small}
Hlídat
/share.svg){kind=small}
Sdílet
Parametry
Výrobce:
Kód:
1698004
EAN:
4711605285155
Záruka:
24 Měsíc(ů)
Stav:
Technologie:
Fast Ethernet 10/100Mbps
Provedení:
DIN Rail
Maximální počet portů:
2
Popis PLANET IMG-2400T Průmyslová brána, MODBUS, 4x RS-232/422/485 na IP, 2x RJ-45 10/100Base-TX, -40 až +75°C, DC12-48V, IP40
PLANET IMG-2400T Průmyslová brána MODBUS s konverzí 4x RS-485/422/232 (DB9) na TCP/IP protokol. Typ sériové komunikace je volitelný RTU/ASCII, master/slave, DI/DO rozhraní (2x vstup, 2x výstup). Redundantní napájení v rozsahu DC 12-48 V, krytí IP40, montáž na DIN lištu nebo zeď, kovová skříň, pracovní teplota -40 až +75 °C. Přenos sériové komunikace po IP protokolu je zvláště využíván pro sběr dat, řídící automaty, SCADA/HMI systémy a ovládání kamerových systémů. Rovněž je náhradou fyzické konverze sériového protokolu do jiného přenosového média. Prakticky neomezeně prodlužuje dosah sériové komunikace. Zařízení pro průmyslový Ethernet jsou určeny do náročných provozních podmínek s velkým rozsahem pracovních teplot, nejistým napájením a častými otřesy, umožňují nasazení dobře známé Ethernetové technologie i v průmyslovém prostředí. Stejně tak je vhodný pro instalace do venkovně umístěných skříní s velkým kolísáním pracovních teplot (typicky bezdrátové a MAN ISP aplikace). ZÁKLADNÍ SPECIFIKACE Síťové vlastnosti: 4 x sériový konektor DB9 (RS-485 / RS-422 / RS-232) 2 x RJ-45, IEEE 802.3, IEEE 802.3u, 10/100Base-TX Web, Telnet, VCOM Utility management, SNMP v1/v2c, SNMP Trap a UNI-NMS správa Utilita pro automatické vyhledání - Planet Smart Discovery LED indikátory pro diagnostiku provozu Parita: sudá, lichá, žádná, mezera, značka Přenosová rychlost: 50 b/s - 921 kb/s Podpora protokolů: Modbus TCP, Modbus RTU, Modbus ASCII, IP, ARP, DHCP, DNS Pro mastera až 32 slave TCP spojení, pro slave až 32 TCP spojení DI/DO rozhraní (2x vstup, 2x výstup) Pracovní režimy: RTU Master RTU Slave ASCII Master ASCII Slave Zapojení signálů RS232: TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND RS422: Tx+, Tx-, Rx+, Rx-, GND RS485 (4 vodiče): Tx+, Tx-, Rx+, Rx-, GND RS485 (2 vodiče): Data A (+), Data B (-), GND Fyzické vlastnosti: Porty: 2 x RJ-45 LAN 10/100Base-TX, 4 x COM (typ DB-9) sériový port (RS-232/422/485) Podpora MODBUS: ano Krytí: IP40, celokovová skříň Napájení: DC 12-48 V externí zdroj, redundantní napájení, příkon do 6,5 W (zdroj není součástí balení) Ochrana: přepěťová ochrana do 2 kV, ESD do 6 kV Ochrana sériové linky: Izolační ochrana 2 kV, přepěťová ochrana 1 kV (level 2), 15 kV ESD ochrana Provozní teplota: -40 až +75 °C, vlhkost do 95 % Rozměry: 135 x 87 x 50 mm Hmotnost: 625 g Průmyslové vlastnosti: zařízení je odolné proti pádu (IEC-60068-2-32) z výšky 75 cm na všechny dopadové části zařízení je odolné proti vibracím (IEC-60068-2-6) zařízení je odolné proti přetížení krátkodobému zrychlení 50g, dlouhodobému 4g, (IEC-60068-2-27) elektrická bezpečnost dle CE EN-60950 EMC Elektronická kompatibilita (EMI): ČSN EN 55032:2015+AC 2016 - Elektromagnetická kompatibilita multimediálních zařízení EMC požadavky na odolnost (EMS) : ČSN EN 55024 A1:2015 - Zařízení informační techniky ČSN EN 55035:2017 - Elektromagnetická kompatibilita multimediálních zařízení ČSN EN 61000-4-2:2008 - Elektrostatický výboj ESD ČSN EN 61000-4-3 A2:2010 - Vyzařované vysokofrekvenční elektromagnetické pole ČSN EN 61000-4-4:2012 - Rychlé elektrické přechodné jevy/skupiny impulzů EFT ČSN EN 61000-4-5:2014 - Rázový impuls a přepětí ČSN EN 61000-4-6:2013 - Odolnost proti rušením šířeným vedením, indukovaným vysokofrekvenčními poli ČSN EN 61000-4-8:2009 - Magnetické pole síťového kmitočtu ČSN EN 61000-4-11:2004 - Krátkodobé poklesy napětí, krátká přerušení a pomalé změny napětí.
